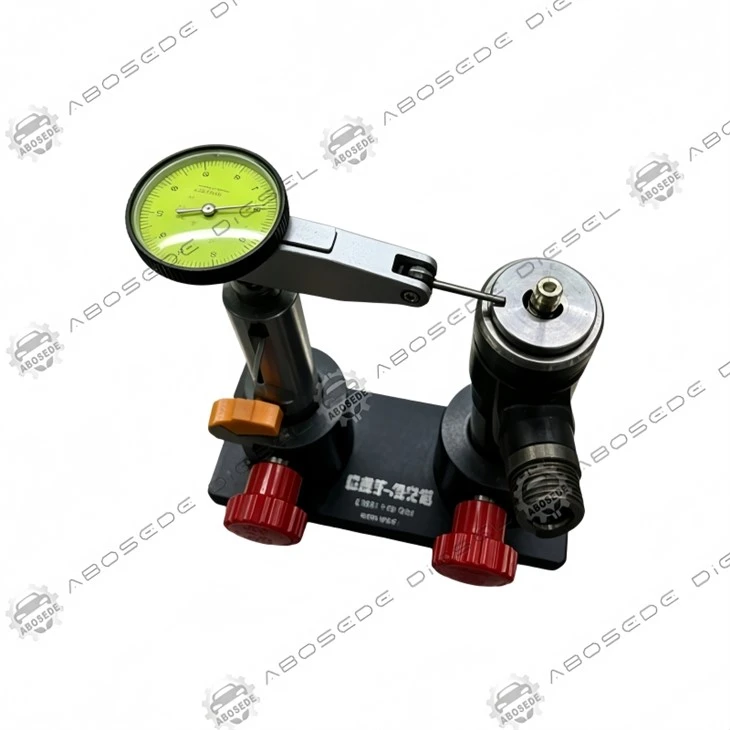

Caterpillar 320 Tester zaostajanja armaturne ploče – Mitutoyo mjerač poluge integriran za mjerenje sub-mikronskog aksijalnog odstupanja

U CAT 320 common-rail injektoru, aksijalno odstupanje armaturne ploče direktno diktira konzistentnost zračnog raspora između solenoida i armature. Ali statički razmak-izmjeren u jednoj tački-priča samo pola priče. Greška paralelnosti ploče u odnosu na zaptivnu rame tijela injektora uvodi dinamičku varijaciju zračnog raspora koja mijenja vrijeme magnetskog uvlačenja solenoida za čak 0,18 ms-dovoljno da se količina pilot ubrizgavanja pomjeri za ±1,2 mm³/hodu pri praznom hodu. TheCaterpillar tester armatureuparen sa aMitutoyo mjerač polugetransformiše ovaj skriveni gubitak u mjerljivu TIR (Total Indicator Reading) vrijednost, dajući vam kriterij za prolaz/neuspjeh koji odražava CAT-ove standarde za fabričko sklapanje.

---

Komplet uključuje originalni Mitutoyo 513-serije 513-serije -indikator sa graničnikom od 0,002 mm i preciznošću od ±0,003 mm-koja daleko premašuje rezoluciju od 0,01 mm generičkih mjerača klipa-. O ovoj preciznosti se ne može pregovarati jer je dozvoljeno bijanje armaturne ploče za CAT 320 injektora navedeno na manje od ili jednako 0,008 mm TIR. Na tom pragu, greška od 0,002 mm u mjerenju bi pogrešno odbacila ispravnu ploču ili prošla neispravnu.

Montaža mjerača:Namjenski učvršćivač alata pričvršćuje Mitutoyo mjerač pod fiksnim uglom od 90 stepeni u odnosu na površinu armaturne ploče, osiguravajući da kontaktna tačka prati istu radijalnu putanju (prečnik=12.0 mm) kao i prsten magnetnog fluksa solenoida.

Ponovljivost:Sa kontaktom poluge s oprugom, mjerna sila mjerača je konstantnih 0,15 N-dovoljno niska da izbjegne skretanje tanke armaturne ploče (0,8 mm debljine), ali dovoljno visoka da održi konzistentan kontakt tokom rotacije.

---

Većina radionica provjerava ravnost postavljanjem armature na površinsku ploču-statički test koji nije u stanju montiranja. Ovaj alat mjeridinamičko istjecanjedok je armatura postavljena na njenu vodilicu, sa tijelom mlaznice pričvršćenim u horizontalnom V-bloku.

Mehanizam rotacije:Integrirani rotirajući stol rotira tijelo mlaznice za 2 o/min (ručna ručica), omogućavajući mjeraču da prati cijeli obim od 360 stupnjeva.

Snimanje podataka:TIR je razlika između maksimalnog i minimalnog očitavanja. Za prolaz je potreban TIR manji ili jednak 0,008 mm. Držač alata vam također omogućava mjerenje na dva radijalna položaja (unutrašnji i vanjski prsten) kako biste otkrili konusnu deformaciju.

Zamjena armaturne ploče na osnovu vizuelnog trošenja često dovodi do stope "bez poboljšanja" od 15%-nova ploča izgleda dobro, ali ima neotkriveno otpuštanje od savijenog stupa vodilice. Sa ovim testerom, možete napraviti razliku između otpuštanja ploče i izlaza vodilice rotiranjem ploče za 180 stepeni i ponovnim mjerenjem; ako TIR prati tablicu, ploča je iskrivljena; ako ostane konstantan, vodilica je savijena. Ova dijagnostika štedi nepotrebno drugo kidanje, što u užurbanoj radionici znači otprilike 1,5 ušteđenih radnih sati po pogrešno dijagnosticiranoj injektoru.

Mitutoyo mjerač i učvršćenje su napravljeni od legura niske ekspanzije (koeficijent ≈ 11,5 × 10⁻⁶ / stepen). Međutim, sama armaturna ploča je kaljeni čelik (≈ 12,5 × 10⁻⁶ / stepen). Alat uključuje adijagram temperaturne kompenzacijekoji prilagođava TIR prag na osnovu temperature okoline:

Na 20 stepeni: prag=0.008 mm.

Na 30 stepeni: prag=0.009 mm (proširen zbog termičkog rasta).

Na 10 stepeni: prag=0.007 mm (kontrakcija smanjuje zazor).

Ovaj grafikon sprječava lažna odbijanja po vrućem danu-detalj koji nedostaje u generičkim testnim alatima.

P1: Moja armaturna ploča izgleda savršeno ravno na površinskoj ploči, ali alat pokazuje TIR=0.012 mm. Zašto neslaganje?
O: Površinska ploča mjeri statičku ravnost, a ne dinamičko otpuštanje u svom montiranom stanju. Kada je ploča postavljena na vodeći stup, svaka greška okomitosti stupa ili blago savijena prirubnica ploče će uzrokovati da se ploča "ljulja" dok se okreće. Ovo kolebanje je TIR koji vaš solenoid vidi tokom rada. Ravna ploča na površinskoj ploči još uvijek može imati 0,010 mm odboja kada je montirana-vaša statička provjera nije ispunila uvjet montaže.

P2: Mogu li koristiti ovaj alat sa indikatorom drugog brenda ili je Mitutoyo obavezan?
O: Uređaj prihvata bilo koji indikator tipa poluge sa prečnikom vretena od 8 mm. Međutim, kalibracijska tablica i referentni prsten nulte stope su validirani za Mitutoyo 513-seriju mjerenja sile i radijusa kontakta. Korištenje drugog mjerača može promijeniti mjernu silu (npr. 0,25 N u odnosu na . 0.15 N) i blago skrenuti tanku ploču, dodajući grešku do 0,002 mm. Mi toplo preporučujemo Mitutoyo za CAT-spec pouzdanost.

P3: Kako da napravim razliku između istezanja armaturne ploče i kontaminacije (npr. ugljični ostaci) ispod ploče?
O: Prije mjerenja, uvijek očistite rame vodilice i montažnu površinu ploče s priloženim maramicama bez dlačica i izopropil alkoholom. Nakon mjerenja TIR-a, uklonite ploču, ponovo očistite, ponovo instalirajte i izmjerite drugi put. Ako se TIR promijeni za > 0,002 mm, uzrok su krhotine. Ako TIR ostane nepromijenjen, ploča ili stup ima trajnu deformaciju.

P4: Igla mjerača oscilira tokom rotacije-da li je to loš mjerač ili hrapava površina?
O: Fluktuacija (visokofrekventne vibracije) ukazuje na hrapavost površine, a ne na izvlačenje. Mitutoyo mjerač poluge ima kontaktni vrh od tvrdog metala sa radijusom od 1,5 mm; proći će preko mikro-ogrebotina. Runout je glatka, ciklična varijacija. Ako vidite nepravilne skokove, ispolirajte kontaktnu putanju ploče papirom granulacije 2000 (prateći kružni smjer) i ponovno izmjerite. Alat uključuje uređaj za poliranje za održavanje ispravnog radijalnog smjera.

P5: Koji je prihvatljiv TIR za obnovljeni injektor koji će se koristiti u pripravnom generatoru (mali sati, konstantna brzina) u odnosu na kamion na putu (promjenjiva brzina)?
O: Za generatore u stanju pripravnosti, gdje solenoid radi na fiksnoj frekvenciji, TIR manji ili jednak 0,010 mm je prihvatljiv jer se ECU može prilagoditi konstantnom pomaku. Za kamione na putu sa prolaznim opterećenjima preporučujemo TIR manji ili jednak 0,008 mm; bilo koje veće uzrokuje neravnomjerno pilot ubrizgavanje u rasponu okretaja, što dovodi do grubog praznog hoda i povećanog dima. Zaslon alata uključuje birač "mode" (Stacionarno / Prolazno) koji pokazuje odgovarajući prag.

P6: Prsten za nultu izbočenje uređaja pokazuje 0,001 mm kada provjerim-da li je to normalno ili je potrebno prsten zamijeniti?
O: To je normalno. Sam prsten ima certificirano odstupanje od < 0,001 mm. Očitavanje od 0,001 mm je unutar histereze od ±0,002 mm mjerača. Ako vidite > 0,003 mm na referentnom prstenu, provjerite istrošenost kontaktnog vrha mjerača (zamijenite ako je spljošten) ili očistite površinu prstena mekom krpom. Prsten treba ponovo kalibrirati prema majstoru svakih 12 mjeseci.
